Un plan électrique peut sembler technique, mais avec quelques explications, vous pouvez le déchiffrer vous-même. C'est pratique si vous rénovez, achetez un logement, ou voulez simplement comprendre votre installation.
Le plan électrique donne un aperçu schématique de l’ensemble de l’installation électrique d’une habitation. Ce dossier est obligatoire lors d'un contrôle (réception) et lors de la vente d'une maison.
Il se compose de deux parties :
- un schéma unifilaire
- un schéma de position (ou plan de situation)
Ensemble, ils donnent une image complète de votre installation, du tableau électrique à chaque prise de courant.
Que trouve-t-on sur le plan ?

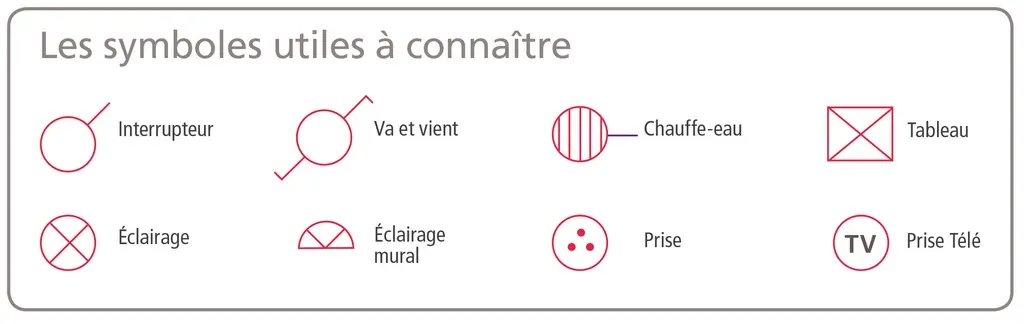

Tous les symboles d'un plan électrique sont standardisés selon le Livre 1 du RGIE (Règlement Général sur les Installations Électriques). Cela signifie que chaque installateur et inspecteur parle la même "langue".
Les symboles sur les schémas représentent :
- Les canalisations et les câbles
- Les points d'utilisation (prises, points lumineux)
- Les appareils électriques fixes (comme un four ou un chauffe-eau)
- Les éléments de protection (disjoncteurs, interrupteurs différentiels et la mise à terre)
Le schéma unifilaire
Le schéma unifilaire est la partie la plus abstraite. Il ne montre pas où se trouve chaque élément physiquement dans votre maison, mais comment les circuits électriques sont connectés entre eux. Voyez-le comme l'arbre généalogique technique de votre installation.
Lettres pour les circuits
Chaque circuit électrique reçoit une lettre (A, B, C...).
Important : Un circuit est la partie de l'installation protégée par un disjoncteur (ou fusible) spécifique. Tout ce qui est raccordé derrière ce disjoncteur unique appartient à ce circuit. Dans une habitation typique, vous avez souvent des circuits séparés pour l'éclairage, les prises et les gros consommateurs (lave-linge, plaque de cuisson).
Chiffres pour les points d'utilisation
Au sein de chaque circuit, les points d'utilisation sont numérotés (par ex. A1, A2, A3). Les symboles indiquent la nature du point (une prise simple, une prise double, un interrupteur, etc.).
Symboles sur les lignes
Les lignes du schéma contiennent des informations techniques supplémentaires :
- Le type de câble (par ex. XVB).
- La section du fil (l'épaisseur, par ex. 2,5 mm²).
- Le nombre de conducteurs (indiqué par de petits traits obliques).
- Le mode de pose (encastré, apparent, sous tube).
consultez cet exemple d'un schéma unifilaire sur le site du SPF Économie.
Le schéma de position
Le schéma de position est plus facile à comprendre. C'est le plan d'étage de votre habitation. On y retrouve les mêmes symboles (lettres et chiffres) que sur le schéma unifilaire, mais dessinés à l'endroit où ils se trouvent réellement dans le logement.
Vous y trouverez :
- Le coffret électrique (tableau de distribution)
- Les prises et les interrupteurs
- Les points lumineux
- Les appareils fixes (appareils encastrés, machines sur un circuit dédié)
Consultez cet exemple d'un schéma de position sur le site du SPF Économie.
