Vous souhaitez installer une pompe à chaleur ou une borne de recharge sans faire sauter les plombs ? Tout dépend de vos câbles ! Monophasé ou triphasé : découvrez quel type de raccordement se cache derrière votre compteur et si votre installation est prête pour demain.
Tout est dans les fils
La différence tient principalement au nombre de fils (et donc de circuits) qui alimentent votre habitation en électricité.
Regarder combien de fils relient le compteur à votre tableau électrique :
- 2 fils ? Vous avez du monophasé 230 V (1 phase et 1 fil neutre).
- 3 fils ? Vous avez du triphasé 230 V (3 phases, pas de fil neutre).
- 4 fils ? Vous avez du triphasé 400 V+N (3 phases + 1 fil neutre).
Attention
Le fil neutre (bleu) n'est pas le même que la mise à la terre (jaune-vert). La mise à la terre vous protège contre l'électrocution en cas de défaut d'un appareil ou d'un câble.
Pas envie de compter les fils ?
Dans la pratique, c'est souvent plus difficile. La connexion entre le compteur et le tableau électrique n'est pas toujours visible, surtout dans les immeubles d'habitation ou les maisons anciennes.
Que faire dans ce cas ? Regardez votre compteur électrique. Il comporte généralement un symbole indiquant le nombre de phases de votre raccordement. Par exemple :

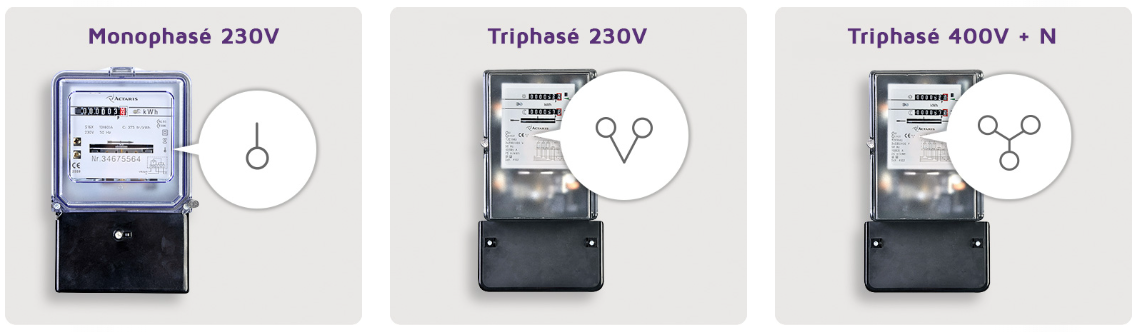

Sur les compteurs traditionnels

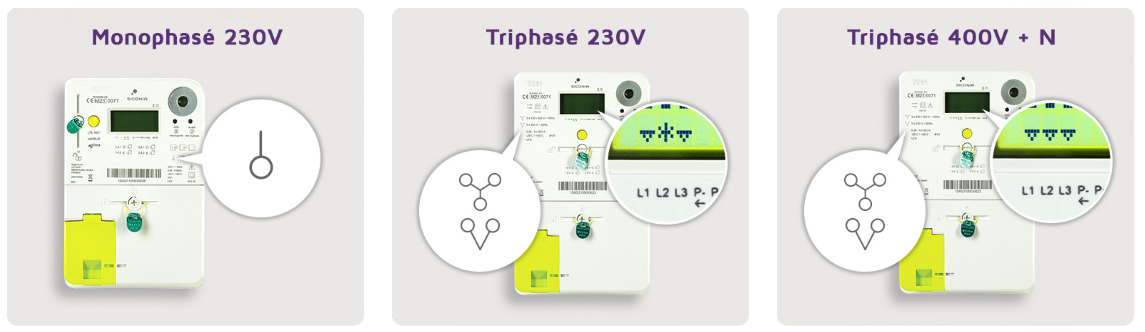

Sur les compteurs intelligents
230 V triphasé ou 400 V triphasé ?
Si vous disposez d'un raccordement triphasé, il peut s'agir de 3 x 230 V ou 3 x 400 V + N.
Il existe 3 façons simples de le vérifier :
- La couleur des fils : voyez-vous un fil bleu (neutre) ? Dans ce cas, il s'agit généralement de 400 V. Vous ne voyez pas de fil bleu ? Dans ce cas, il s'agit généralement de 230 V.
- Les pictogrammes : votre compteur comporte souvent un schéma/pictogramme indiquant le type de raccordement.
- Les informations sur le compteur : parfois, il est indiqué littéralement si votre raccordement est de 400 V (par exemple avec un autocollant ou une mention).
La manière la plus simple ?
Vous pouvez d’ordinaire retrouver tous les détails de votre raccordement sur le site web de votre gestionnaire de réseau via votre code EAN. Vous habitez à Bruxelles ? Dans ce cas, rendez-vous ici.
Quelle est ma puissance ?
La puissance de votre installation dépend de 3 éléments :
- La tension : elle est exprimée en volts (V).
- L'intensité du courant : exprimée en ampères (A).
- Le nombre de phases : une ou trois.
Dans un système triphasé de 400 V+N, la différence de tension entre chaque fil de phase et le fil neutre est toujours de 230 V. Entre 2 fils de phase, elle est de 400 V.
Cela permet d'alimenter votre habitation en 230 V et d'alimenter des machines puissantes en 400 V (par exemple certaines bornes de recharge).
Voici des puissances courantes pour les habitations :
| Nombre de phases | Monophasé | Triphasé | Triphasé |
|---|---|---|---|
| Tension | 230 V | 230 V | 400 V+N |
| Intensité | 40 A | 32 A | 25 A |
| Puissance | 9,2 kVA | 12,7 kVA | 17,3 kVA |
Est-ce suffisant ?
Les 2 types de raccordement présentent des avantages, en fonction de votre mode de vie et de votre habitat.
- Un raccordement monophasé (9,2 kVA) convient à une utilisation domestique classique. Tous vos appareils sont raccordés à un seul circuit. Cela suffit généralement dans un appartement ou une maison mitoyenne sans gros consommateurs d'électricité.
- Un raccordement triphasé est plus adapté si vous combinez plusieurs appareils puissants avec différentes tensions. Pensez par exemple à une pompe à chaleur ou une borne de recharge.
Quelle puissance électrique faut-il pour mon logement ?
Fini les plombs qui sautent ! Découvrez la puissance adaptée à votre usage et si une modification de votre compteur est vraiment nécessaire.
Faut-il des prises spéciales pour le triphasé ?
Non. Pour les appareils ménagers courants, vous utilisez toujours des fiches standard à 2 broches et une mise à la terre, même avec un raccordement triphasé.
Une fiche triphasée n'est nécessaire que pour les appareils qui fonctionnent effectivement en triphasé, comme un four professionnel. Il s'agit de fiches rondes à 4 broches et une mise à la terre, connectées à 5 fils : 3 phases, un neutre et un fil de terre.
Dans la pratique, la plupart des appareils triphasés sont raccordés de manière fixe à l'installation, sans prise. C'est le cas, par exemple, des ascenseurs, des pompes de circulation ou des infrastructures de recharge fixes.
