Les échangeurs de chaleur sont partout autour de vous, souvent sans que vous le réalisiez : dans votre chauffage, le radiateur de votre voiture, et même dans votre réfrigérateur. Mais comment fonctionnent-ils réellement ?
Contrairement à ce que son nom pourrait laisser croire, l’échangeur de chaleur ne procède pas à un véritable "échange" de chaleur. En réalité, il permet le transfert de chaleur entre 2 fluides de températures différentes (liquides ou gaz), sans que ces fluides ne se mélangent.
Un échangeur de chaleur peut chauffer ou refroidir des liquides – selon le système. Pensez à votre climatiseur ou votre réfrigérateur.
Principe de fonctionnement
1. Circuits séparés
Un échangeur de chaleur est conçu avec 2 circuits distincts, séparés par une paroi conductrice. Cette séparation permet à 2 fluides de circuler sans se mélanger, tout en permettant le transfert de chaleur entre eux. Différents fluides peuvent être utilisés selon le type d’échangeur thermique. Il peut ainsi s’agir d’eau, d’un liquide caloporteur, d’air, d’huile ou encore de vapeur d’eau.
2. Échange thermique
Le fluide chaud circule dans un circuit, tandis que le fluide froid circule dans l'autre. La différence de température entre ces deux fluides crée un gradient thermique. La chaleur se déplace naturellement du fluide chaud vers le fluide froid à travers la paroi séparatrice, suivant les lois de la thermodynamique.
3. Optimisation du transfert
L'efficacité de l'échangeur est maximisée par sa conception. Cela inclut:
- Le choix des matériaux conducteurs (le cuivre, l’inox, l’aluminium et l’acier sont souvent utilisés).
- La configuration des flux (contre-courant, co-courant ou flux croisés)/
- La maximisation de la surface d'échange.
Dites "efficacité" et non "rendement"
Attention : ne pas confondre efficacité et rendement d'un échangeur.
- L'efficacité mesure sa puissance par rapport à un échangeur idéal.
- Le rendement est le rapport entre la puissance réellement transmise et celle qui se ferait sans perte de chaleur.
Dans la pratique, même si un échangeur subit des pertes, elles sont souvent négligeables. On considère généralement un rendement proche de 100%. Toute l'énergie du fluide chaud étant transférée au fluide froid.
Les 3 types d’échangeurs de chaleur les plus courants
Il existe plusieurs types d'échangeurs de chaleur, chacun adapté à des besoins spécifiques. Les plus courants sont les échangeurs à plaques, à tubes et à ailettes. Chaque type offre des avantages en termes d'efficacité, de compacité ou de facilité d'entretien.

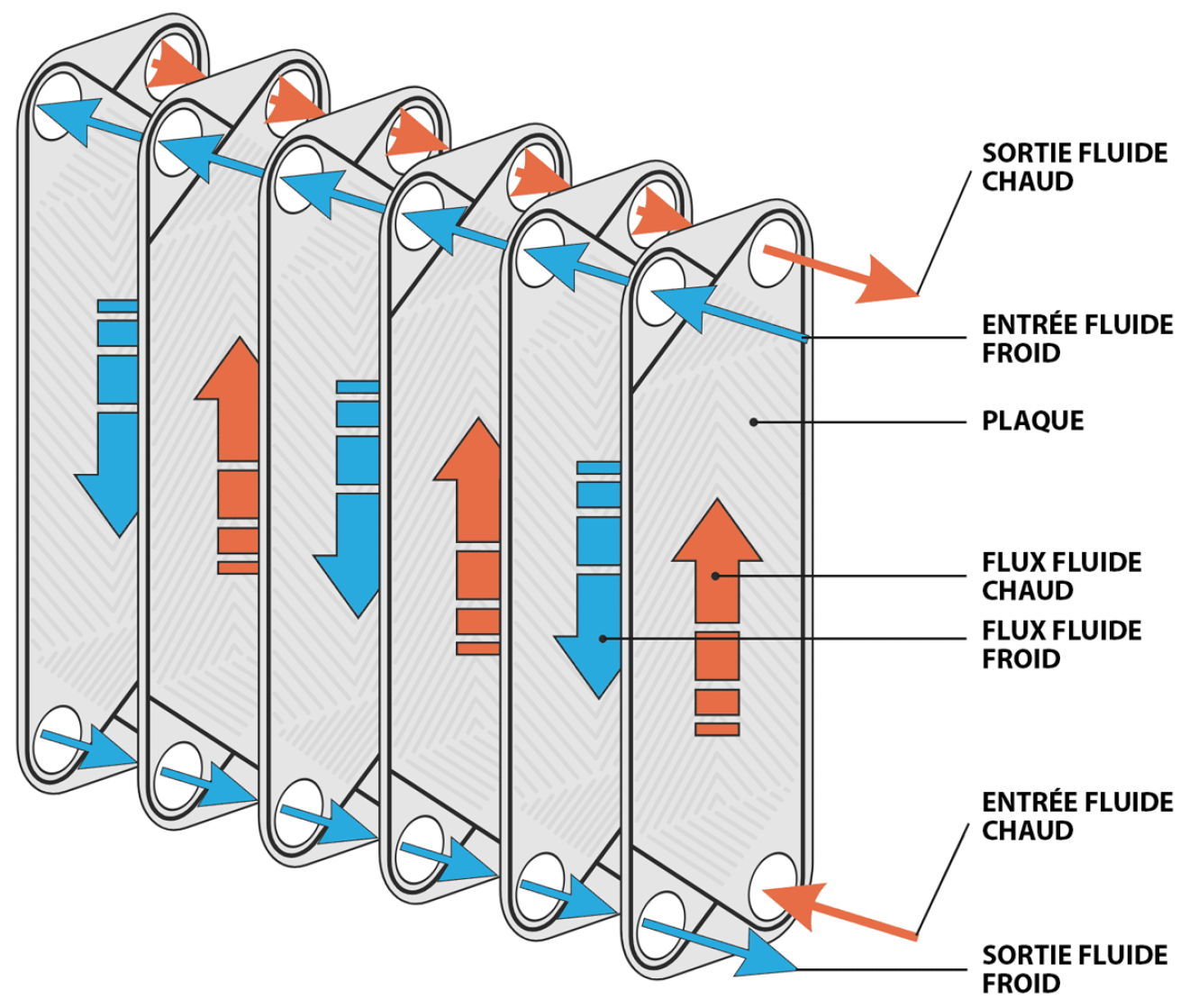

Échangeur à plaques
Composé de plaques minces empilées, il offre une grande surface d'échange et une excellente efficacité thermique. On le retrouve par exemple souvent dans les pompes à chaleur.

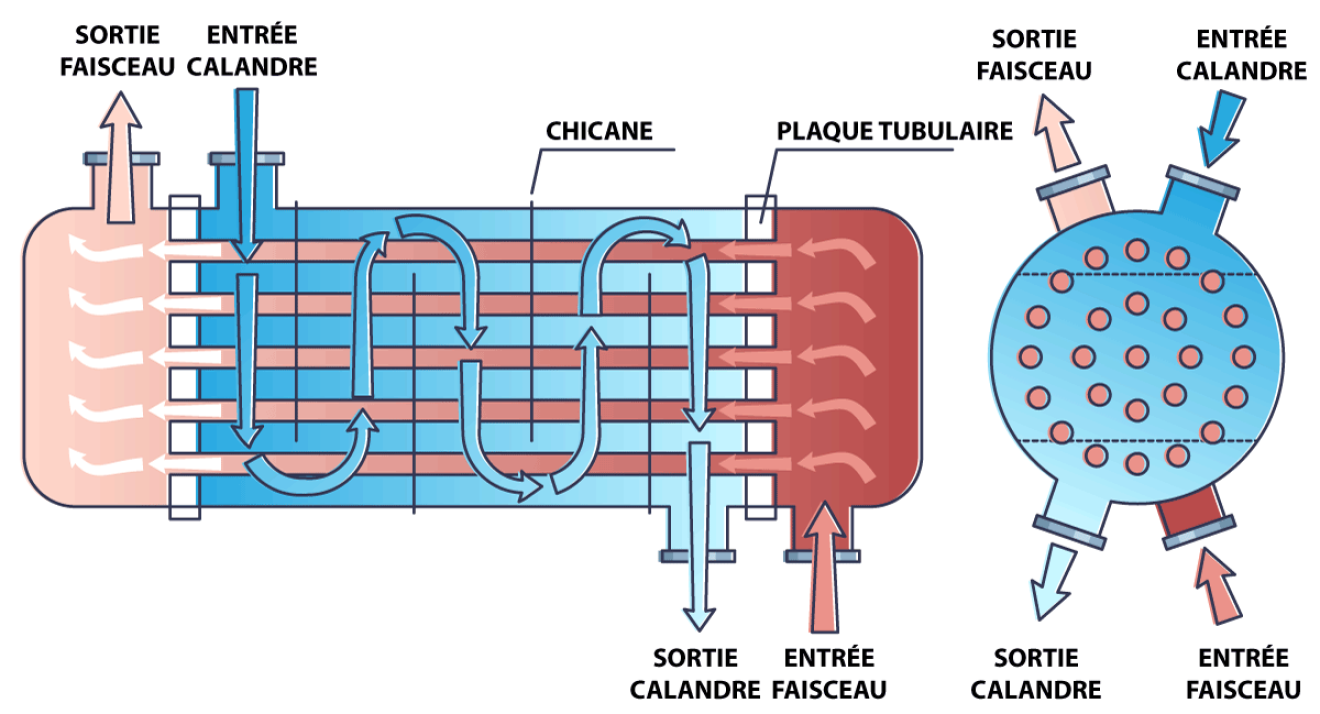

Échangeur tubulaire
Constitué de tubes, il est robuste et convient aux hautes pressions. On le trouve souvent dans les installations puissantes comme les tours de refroidissement des centrale électriques.
Échangeur à ailettes

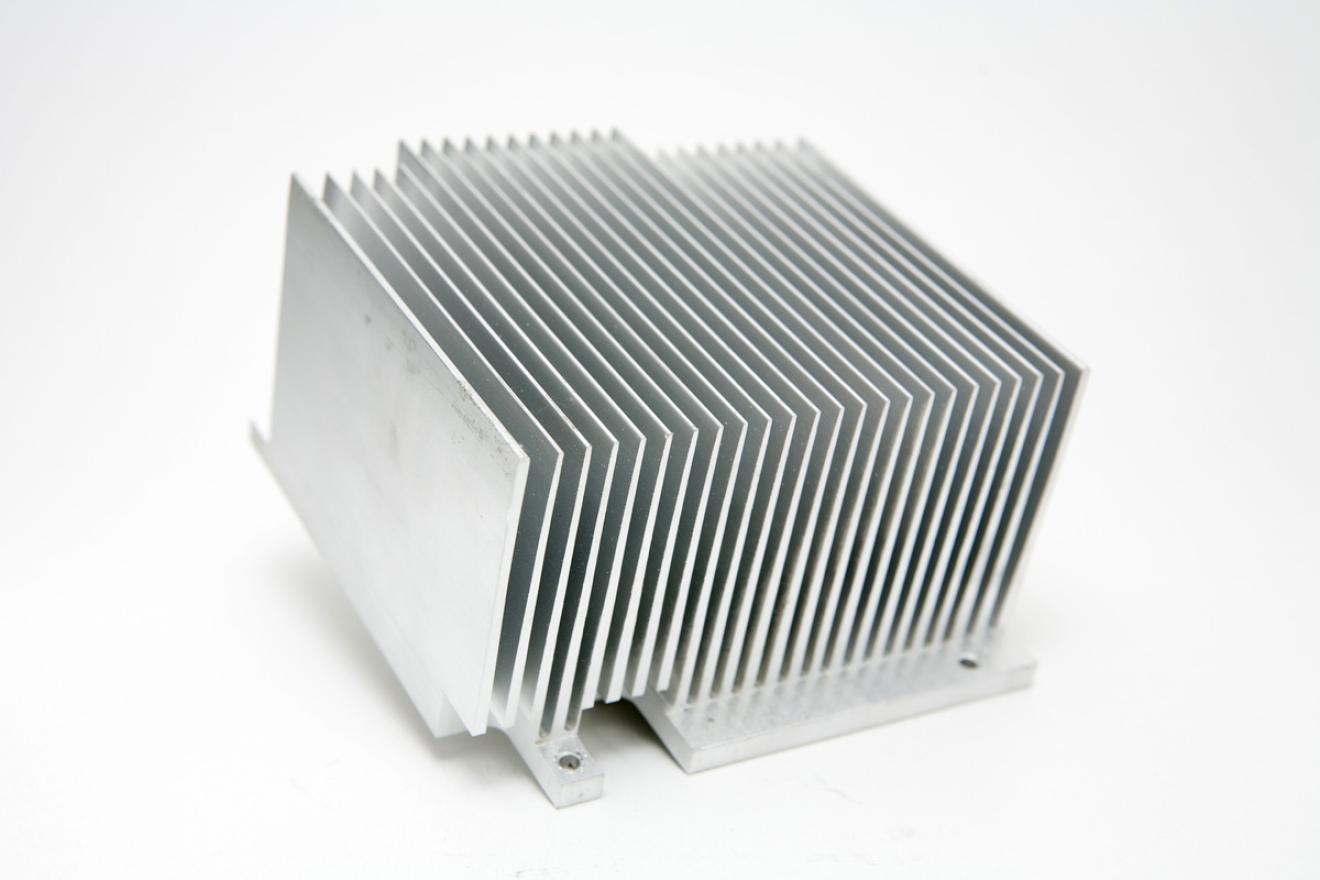

Ce type d’échangeur utilise des ailettes pour augmenter la surface d'échange. Le fluide de refroidissement est en général l’air ambiant, comme dans les radiateurs des véhicules ou les ordinateurs.
Autres échangeurs
Il existe de nombreux autres types d’échangeurs, comme:
- les échangeurs à spirale pour l’industrie;
- les échangeurs à serpentin pour les ballons d’eau chaude;
- les échangeurs rotatifs pour la récupération de chaleur dans les systèmes de ventilation.
Des foyers à l’industrie
Les échangeurs de chaleur sont des composants essentiels dans de nombreuses applications, allant du confort domestique à l'optimisation des processus industriels. Voici quelques exemples où leur rôle est indispensable :
- Chauffage : Ils réchauffent l’air et produisent de l’eau chaude sanitaire en récupérant la chaleur des systèmes de chauffage.
- Refroidissement : Ils permettent le bon fonctionnement des climatiseurs, systèmes frigorifiques et pompes à chaleur.
- Automobile : Ils refroidissent le liquide de refroidissement et l’huile pour que le moteur fonctionne de manière optimale.
- Centrales électriques : Ils transforment efficacement l’énergie thermique en électricité.
- Industrie : Ils optimisent les processus de production, récupèrent la chaleur qui serait autrement perdue et permettent ainsi d’importantes économies d’énergie.
Une technologie clé pour un avenir durable
L'importance des échangeurs de chaleur ne fera que croître à l'avenir, notamment dans le contexte de la transition énergétique et de la recherche d'une meilleure efficacité énergétique.
Les innovations dans ce domaine continueront à jouer un rôle clé dans le développement des technologies durables et respectueuses de l'environnement.
